概述
JS-TYJ-100型振弦式锚索测力计，主要用来测量和监测各种锚杆、锚索、岩石螺栓、支柱、隧道与地下洞室中的支撑以及大型预应力钢筋混凝土结构（桥梁和大坝等）中的载荷和预应力的损失情况。
主要技术参数
概述
JS-TYJ系列振弦式土压力计广泛适用于长期测量土石坝、防波堤、护岸、码头岸壁、高层建筑、管道基础、桥墩、挡土墙、隧道、地铁、机场、公路、铁路、防渗墙结构等建筑基础所受土体的压应力监测。

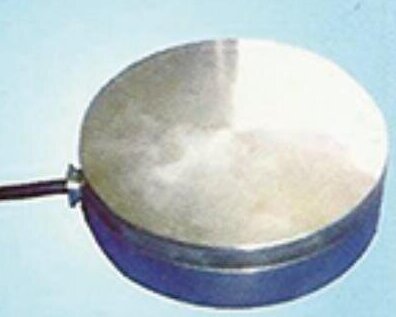

JS-TYJ-21型振弦式双膜土压力计，采用承压膜片传递应力，解决了集中应力的影响。JS-TYJ-21更适合自动化测量以及长期观测。并可同步测量埋设点的温度，测温精度可达0.1%。
主要技术参数
一般公式
P=K(Fi2-Fo2)
式中：P-被测土压力值（Mpa)；
K-土压力计的标定系数（Mpa/Hz2)
Fi-土压力计实时测量频率；
Fo-土压力计基准频率。
埋设与安装
● 界面土压力计的埋设
土压力计埋设于土压力变化的部位即压力曲线变化处，用于监测界面上压力。土压力计水平埋设间距原则上为盒体间距的3倍以上（≥0.6m),垂直间距与水平间距相同，土压力计的受压面须面对欲测量的土体：埋设时，承受土压力计的土面须严格整平，回填的土料应与周围土料相同（去除石料）用人工分层夯实，土压力计及其电缆上压实的填土超过1m以上，方可用重型碾压机施工。
● 边界土压力计的埋设
为了解土体结构物的作用力，或结构物对地基土体的正压力，应在结构物或地基上选择几个断面进行测点的布设。断面应选择结构物与土体承受压力大或强度较低处，及需要了解结构物与土体受力状态的地方。
埋设前应首先检查土压力计确保仪器完好，按设计要求接长电缆，做好编号。埋设时应注意土压力计的受力感应板应对着土体，背板应紧靠在结构物上。埋设方法为两种：一种是在混凝土建筑物浇筑施工过程中同时进行埋设；另一种是在混凝土建筑物浇筑完成后再进行埋设。后一种方法又分为预埋模盒（模盒尺寸应为土压力计直径尺寸的1.1倍）和开凿坑槽的埋设方法。
混凝土建筑物浇筑施工完成后的埋设，应在混凝土浇筑到埋设高程处，将土压力计防止在混凝土中，土压力计的受力感应板应与结构物表面平齐，注意混凝土不能包裹住土压力计的受力感应板。在建筑物基底上埋设土压力计时，可将土压力计先埋设在预制的混凝土块内，在基底表面平整好后，将埋入土压力计的混凝土块放入埋设部位。
混凝土建筑物浇筑施工完成后的埋设，先移去预埋模盒，或按上压力计直径尺寸的1.1倍开凿坑槽。埋设时，应先在埋设坑槽内均匀放少少时高标号的水泥沙浆，然后将土压力计放入坑槽内，注意土压力计的受力感应板应对着土体，并与结构物表面平齐，四周缝隙用水泥沙浆填充捣实。
● 埋设边界式土压力计时应特别注意
水泥沙浆不能包裹住土压力计的受力感应板；土压力计的背板与结构物应用水泥沙浆填充捣实，不能留有缝隙；土压力计的受力感应板与土体之间用细沙土填充捣实，同样不能留有缝隙。安装就位后的土压力计初测值应大于埋设前自由状态读数，即就位后的土压力计应在受压状态。
详情联系
电话 010-56255670 13436582152咨询，
QQ1: 798381704
QQ2: 1518389866
我们可以为您提供从传感器选型到系统定制所有的服务。
