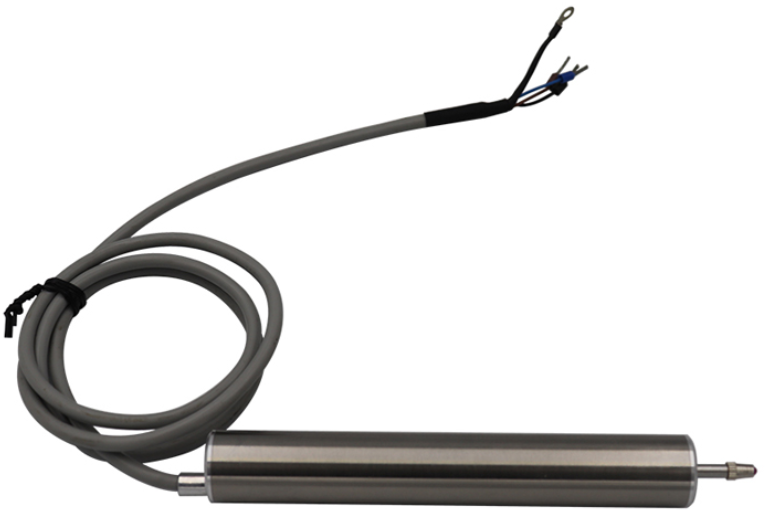

JS-G系列G系列回弹式LVDT位移传感器
金石祥G系列回弹式LVDT位移传感器，主要用于轴径跳动检测，纺织机械检测，阀门位置检测与控制，辊缝间隙测量，车辆制动装置磨损测量等领域。
产品简介
金石祥G系列回弹式LVDT位移传感器具有优良的性能，传感器12--24V DC供电，测头采用高硬度的耐磨材料氧化硅，电子电路密封在304不锈钢金属管内,可以在潮湿、粉尘等恶劣环境长期稳定工作。输出标准的可被计算机或PLC使用的O-5V、O-10V电压信号;4-20mA电流信号;或者RS485数字信号。
特性说明
外径Φ20mm,不锈钢304外壳,回弹式内置精密直线轴承,重复性好
探头为氮化硅陶瓷球，耐磨性好
直流单电源供电，内置高性能信号解调器
供电电源 12--24V DC
工作电流 电压输出型供电电流≤12mA;
二线制电流输出型，供电电流4--20mA
位移量程 G25:O-5mm; G50: O-10mm; G125: 0-25mm;
G250:0- 50mm;G500:O-100mm
输出信号 0-5V;0-10V;4-20mA;RS485数字信号
线性误差 ≤0.25%FS
重复误差 ≤5um
分辨率 ≤0.1um
动态特性 3HZ
测量力 80g
工作温度 -25℃ -- +85℃
耐受冲击 250g/11ms
振动允限 10g/2KHZ
温度系数 零点≤0.01%/℃
灵敏度 ≤0.025%/℃
接线说明
1.电流信号输出电缆线颜色定义:
棕色--供电电源(+)电流输入（+)黑色--供电电源(-）电流输出(一)
2.电压信号输出
电缆线颜色定义:
棕色--供电电源（+)黑色--电压输出(+)
蓝色--供电电源（-）信号输出(一)
3.RS485数字信号输出电缆线颜色定义:
红色--供电电源（+)黑色--供电电源（一)绿色-- RS485 (A+)白色--RS485 (B-)
详情联系
电话 010-56255670 13436582152咨询，
QQ1: 798381704
QQ2: 1518389866
我们可以为您提供从传感器选型到系统定制所有的服务。
