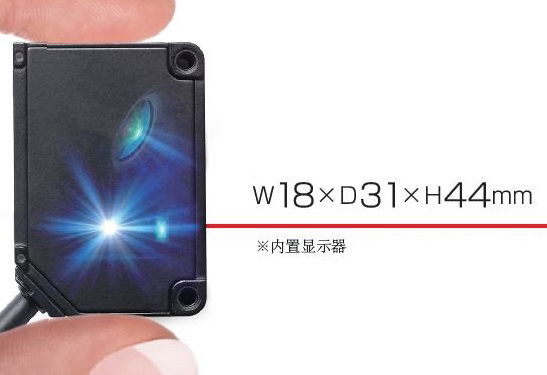

— 内置测量处理器
型 号
模拟量电流输出型
模拟量电压输出型
RS485输出型
JS22-15AM12 测量范围 10毫米到20毫米 分辨率1微米
JS22-15VM12 测量范围 10毫米到20毫米 分辨率1微米
JS22-35AM12 测量范围 20毫米到50毫米 分辨率6微米
JS22-35VM12 测量范围 20毫米到50毫米 分辨率6微米
JS22-100AM12 测量范围 50毫米到150毫米 分辨率20微米
JS22-100VM12 测量范围 50毫米到150毫米 分辨率20微米
JS22-15-485 测量范围 10毫米到20毫米
JS22-35-485 测量范围 20毫米到50毫米
JS22-100-485 测量范围 50毫米到150毫米
型 号
铝材外壳JS22-15 □ M12
不锈钢外壳( 订制) JS22M-15 □ M12
检测距离（中心位置） 15mm
检测范围±5mm
光源红色半导体激光 波长：655nm
最大输出功率：390 μW 最大输出功率：1mW
光斑大小※1 500×700μm 450×800μm 600×700μm
线性精度（linearity） 0.1%F.S. 0.1%F.S. 0.1%F.S.
分辨率（resolution）※2 1μm 6μm 20μm
采样周期500μs / 1000μs / 2000μs / 4000μs / AUTO
温度漂移特性（参考值） ±0.02% / ℃ F.S. ±0.02% / ℃ F.S. ±0.05% /℃ F.S.
指示灯激光工作指示灯( 绿色）/ 归零设置指示灯( 红色)
开光量输出指示灯( 橙色)/ 模式指示灯( 红色)
外部输入（多功能输入) 激光关闭、远程示教、 采样保持、单脉冲触发、 归零等
开关量输出NPN/PNP max.100mA/DC30V 残留电压 1.8V
消耗电流※3 70mA 以下
环境参数
保护电路反向连接保护、过电流保护
保护等级IP67( 包括电缆连接口）
使用环境温度/ 湿度-10 ～ 50℃ / 35 ～ 85% RH（无结冰/ 结霜）
存储环境温度/ 湿度-20 ～ 60℃ / 35 ～ 85%/RH（无结冰/ 结霜）
环境照度太阳光: 20,000 lx 以下 / 白炽灯 : 3,000 lx 以下
耐振动性10 ～ 55Hz 双振幅1.5mm、X,Y,Z 各方向2 个小时
耐冲击性500m/s2 ( 约50G) X,Y,Z 各方向3 次
