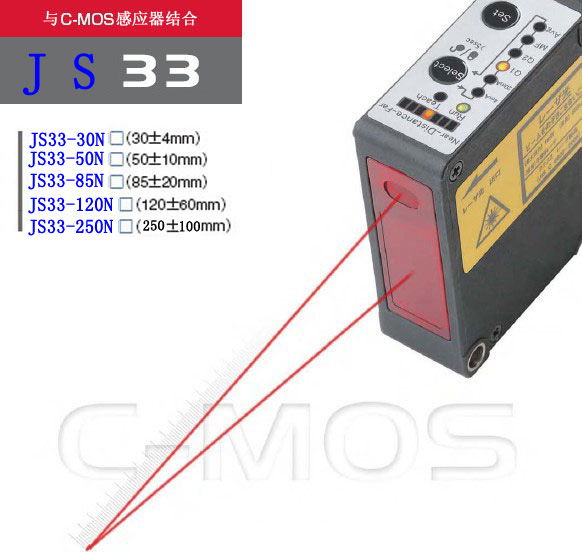

JS33激光位移传感器
此款激光传感器采用激光三家原理，激光三角法位移测量的原理是，用一束激光以某一角度聚焦在被测物体表面，然后从另一角度对物体表面上的激光光斑进行成像，物体表面激光照射点的位置高度不同，所接受散射或反射光线的角度也不同，用CCD光电探测器测出光斑像的位置，就可以计算出主光线的角度，从而计算出物体表面激光照射点的位置高度。当物体沿激光线方向发生移动时，测量结果就将发生改变，从而实现用激光测量物体的位移。 过去，由于成本和体积等问题的限制，其应用未能普及。随着近年来电子技术的飞速发展，特别是半导体激光器和CCD等图象探测用电子芯片的发展，激光三角侧距器在性能改进的同时，体积不断缩小，成本不断降低，正逐步从研究走向实际应用，从实验室走向实际。
基于专门针对工业设备内嵌式使用理念，而开发的一款理想产品。
多种输出信号，有模拟量输出 (4-20mA 或0-10V)，晶体管控制开关量输出。
无需控制器，而可直接进行相关设置操作。 可直接进行一个RS422 的数字量通讯。
无需另外配套控制器，单量测头即可使用。且重量不增，约65克。
JS33是非常理想的机器人未端执行器装置，为工业自动化提供完美选择。
数字亚像素处理：新开发技术，通过将像素点分割成小块单位，再现真正的受光波形，以获取更精确的量测结果。
高精度的感光度修正: 通过反射,高分辨率的电子快门可以保持一个持续的稳定状态，此功能有助于获取稳定的感光度峰值状态，即是是针对一些不稳定的表面。
1，高精度型
型号JS33-30N
测定范围+/-4mm
光斑大小0.1x0.1mm(距离30mm时)
线性精度±0.1%F.S(F.S=8mm)
分辨率2μm
取样周期500μs
温度特性±0.08%/℃F.S(F.S=8mm)
2，短距离型
型号JS33-50N
测定范围+/-10mm
光斑大小0.5x1.0mm(距离50mm时)
线性精度±0.1%F.S(F.S=20mm)
分辨率5μm
取样周期500μs
温度特性±0.08%/℃F.S(F.S=20mm)
3，中距离型
型号JS33-85N
测定范围+/-20mm
光斑大小0.5x1.0mm(距离85mm时)
线性精度±0.1%F.S(F.S=40mm)
分辨率10μm
取样周期500μs
温度特性±0.08%/℃F.S(F.S=20mm)
4，长距离型
型号JS33-120N
测定范围+/-10mm
光斑大小1.0x1.5mm(距离120mm时)
线性精度±0.1%F.S(F.S=120mm)
分辨率30μm
取样周期500μs
温度特性±0.08%/℃F.S(F.S=120mm)
5大距离型
型号JS33-250N
测定范围+/-150mm
光斑大小1.75x3.5mm(距离250mm时)
线性精度±0.3%F.S(F.S=300mm)
分辨率75μm
取样周期500μs
温度特性±0.08%/℃F.S(F.S=20mm)
防护等级 IP67
操作温度/湿度 -10 to 45 35 to 85% RH (无冷凝,结露)
存贮温度/湿度 -20 to 60 35 to 85% RH (无冷凝,结露)
环境照度 Incandescent Lamp = Max. 3,000 lux (无冷凝,结露)
耐冲击 50G (500m/s2) XYZ 3times
耐振动 10 to 55 Hz / 1.5mm for XYZ 2hours
材料 Case: PBT, Front window: PMMA
重量 cable式约65g
详情联系
电话 13436582152咨询，
QQ1: 798381704
QQ2: 1518389866
我们可以为您提供从传感器选型到系统定制所有的服务。
