非接触式的精确位移测量：
光学的位移测量系统用作非接触测量。传感器有不同的测量范围、光斑大小和分辨率。
主要特性：
可调积分时间；
模拟输出：+/-10V，4-20mA, RS232；
分辨率/精确度可小到0.1µm；
对表面种类和颜色不敏感；
对黑色表面可自动调节；
周围光强到20，000LUX时也不影响；
可以模拟输出反射光的密度；
反射光太强和不足时会发出;”出错”信号;
透明物体的厚度也可以测量；
测量范围0.5mm到400mm，最大可致30M。
典型的应用：
尺寸测定；
微小零件的位置识别；
传送带上有无零件的监测；
材料重叠和覆盖的探测；
机械手位置（工具中心位置）的控制；
器件状态检测；
器件位置的探测（通过小孔）；
液位的监测；
振动分析；
碰撞试验测量；
汽车相关试验。
各个型号参数如下：
1）JSM1: 低价型；激光位移测量每秒100个值；模拟三角测量；不依赖物体表面；不用额外的电子单元。
0.1 KHz 测量频率， 只要传感器头和电缆
类型 | JSM1L/20 | JSM1L/100 | JSM1L/200 | JSM1L/400 |
测量范围 mm | 20 | 100 | 200 | 400 |
起始距离 mm | 30 | 30 | 50 | 100 |
线性度 mm | 0.1 | 0.2 | 0.9 | 1.5 |
分辨率 mm | 0.1 | 0.3 | 0.4 | 0.6 |
位移输出 | 4-20mA /0-10V, 可选 RS485 | |||
2）JSM3: 灵巧的，并可关断激光，每秒1000个值；模拟三角测量；不依赖物体表面（亮或暗）；在不同的表面测量高达1kHz；黑色的橡胶，磨光的金属； 不用额外的电子单元；根据测量对象自动调整测量频率。
1KHz 自动调整， 只要传感器头和电缆
类型 | JSM3L/5 | JSM3L/10 | JSM3L/20 | JSM3L/50 | JSM3L/100 | JSM3L/200 | JSM3L/250 |
测量范围mm | 5 | 10 | 20 | 50 | 100 | 200 | 250 |
起始距离mm | 20 | 20 | 30 | 45 | 50 | 60 | 100 |
线性度 mm | 0.01 | 0.02 | 0.04 | 0.1 | 0.2 | 0.8 | 1.2 |
分辨率 mm | 0.005 | 0.01 | 0.02 | 0.05 | 0.2 | 0.3 | 0.3 |
位移输出 | 4-20mA, RS232, 可选 1-5V | ||||||
3）JSM5: LED型，每秒500个值；使用温度高达70摄氏度；模拟三角测量；LED传感器头、不可见的光斑；连续的测量值；适合测量纺织品、毡制品等，并有一致的颜色。
0.5khz LED, 三个阶段调节频率，耐温高达70℃
类型 | JSM5/2 | JSM5/4 | JSM5/10 | JSM5/20 | JSM5/100 | JSM5/200 |
测量范围mm | 2 | 4 | 10 | 20 | 100 | 200 |
起始距离mm | 23 | 22 | 40 | 55 | 170 | 240 |
线性度 mm | 0.004 | 0.008 | 0.02 | 0.04 | 0.2 | 0.4 |
分辨率 mm | 0.0005 | 0.001 | 0.003 | 0.006 | 0.03 | 0.06 |
位移输出 | +/-10V, 可选±5V/0-10V/4-20mA/RS232/RS485 | |||||

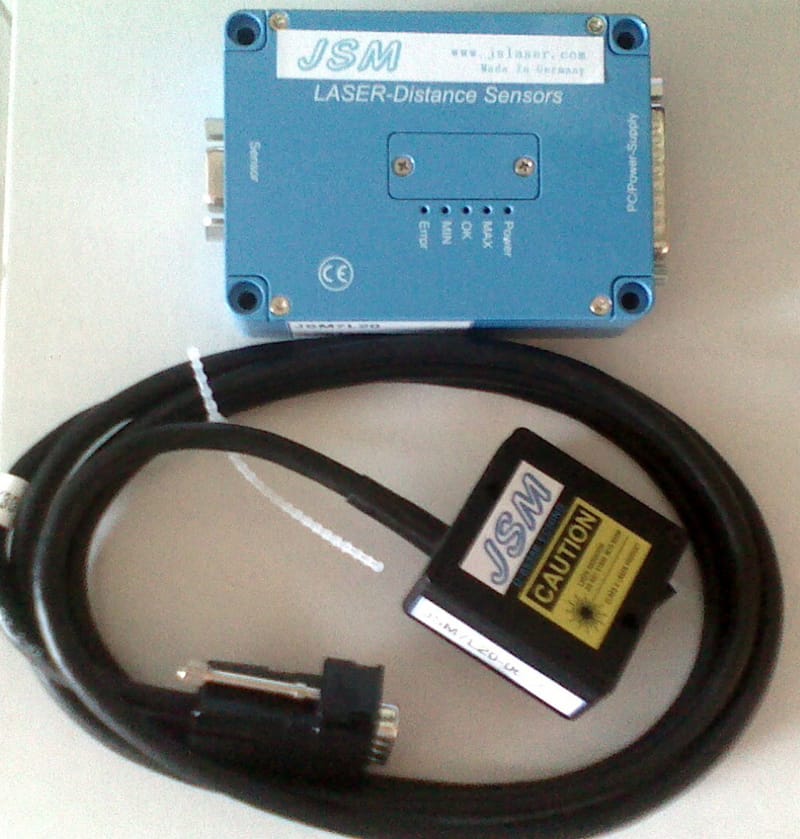

4）JSM7: 激光传感器,高达10kHz；测量范围0.5—400mm; 模拟三角测量；传感器头小巧，独立的电子单元；不依赖物体表面（明亮或黑暗）；由于采用了特殊的模拟单元，具有非常高的精度和快速的测量；容易调整测量频率和反映时间。
10kHz 八个频率调节段，快速：采样率 54khz, 很多选择项
类型 | JSM7L /0.5 | JSM7L /2 | JSM7L /4 | JSM7L /10 | JSM7L /20 | JSM7L /50 | JSM7L /100 | JSM7L /200 | JSM7L /400 |
测量范围mm | 0.5 | 2 | 4 | 10 | 20 | 50 | 100 | 200 | 400 |
起始距离mm | 23.75 | 23 | 22 | 40 | 55 | 95 | 170 | 240 | 480 |
线性度 mm | 0.001 | 0.004 | 0.008 | 0.02 | 0.04 | 0.1 | 0.2 | 0.4 | 0.7 |
分辨率 mm | 0.0002 | 0.0004 | 0.001 | 0.005 | 0.009 | 0.03 | 0.06 | 0.2 | 0.6 |
位移输出 | ±10V/RS232/4-20mA 可选：±5V/0-5V/0-10V/0-20mA | ||||||||
5）JSM7LR: 长距离激光传感器（特殊型号）, 高达10kHz；测量范围0.5—400mm; 模拟三角测量；传感器头小巧，独立的电子单元；不依赖物体表面（明亮或黑暗）；由于采用了特殊的模拟单元，具有非常高的精度和快速的测量；容易调整测量频率和反映时间。
10kHz 八个频率调节段，快速：采样率 54khz, 很多选择项
类型 | JSM7LR42/10 | JSM7LR85/20 |
测量范围mm | 10 | 20 |
起始距离mm | 37 | 75 |
线性度 mm | 0.02 | 0.06 |
分辨率 mm | 0.003 | 0.01 |
位移输出 | ±10V/RS232/4-20mA 可选：±5V/0-5V/0-10V | |
详情联系
电话 13436582152咨询，
QQ1: 798381704
QQ2: 1518389866
我们可以为您提供从传感器选型到系统定制所有的服务。
