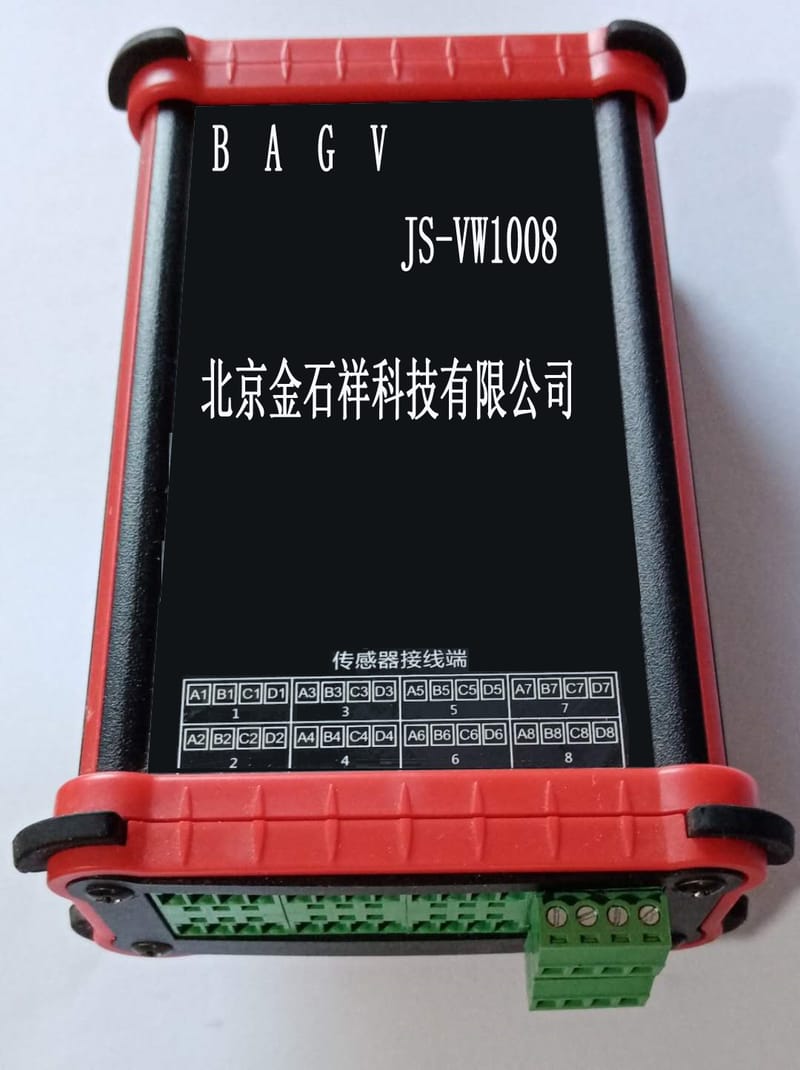

8通道振弦采集器
1.1简介:
弦式传感器采集仪是一款多通道高精度的振弦式应变采集仪,具有 32 位高性能浮点处理器、全金属外壳设计,适用于长期监测中各种振弦式传感器的数据采集。
1.2 产品介绍(工作原理、应用领域):
弦式传感器采集仪是适用于钢弦式传感器输出的频率信号计算及温度采集的监测仪器。可用于桥梁、隧道、基坑、桩基、大坝等结构工程的应力、应变、
变形、渗压等物理量采集和安全稳定分析。本仪器采用当前最新 32 位微处理器配以高效率 FFT (快速傅里叶变换)算法对弦式传感器输出的频率信号实现准确频率计算集成化程度高、抗干扰性能强。采用通用标准 RS485 接口及接口防雷保护等设计使采集仪可在环境恶劣的工况条件中安全稳定的运行。
该产品广泛应用于桥梁、隧道、基坑、桩基、大坝等结构自动化监测项目中各类振弦式传感器的的数据采集。
工作原理:
弦式传感器采集仪针对弦式传感器进行使用。弦式传感器由受力弹性形变构件、钢弦、紧固夹头、激振和拾振线圈等组成。钢弦自振频率与张紧力的大小有关,在钢弦几何尺寸确定之后,钢弦振动频率的变化量,即可表征受力的大小。钢弦放置在磁场中,将钢弦以一定方式激振,它在振动时会在拾振线圈中感应出电势 U,感应电势 U 的频率就是钢弦的固有频率,测得钢弦的固有频率求出待测物理量(一般是压力)。基于以上弦式传感器的结构组成和工作特点,采集仪采用的是间歇式激振法。间歇式激振是分时的,即先发送激励信号,使钢弦振荡,然后停止激励。通过计算得到钢弦的振荡频率
应用领域:
边坡结构监测
基坑监测
大坝结构监测
尾矿库结构监测
铁塔结构监测
建筑物监测
桥梁监测
隧道监测
轨道交通监测
其它土木工程结构安全监测
1.3产品相关参数
型号 JS-VW1008S/W
信号类型 振弦信号
有线/无线 有线
无线模块 GPRS(中国移动,联通,电信)选配外置
测量范围 0-6000Hz
通道数 8、16 通道
分辨率 0.1Hz
采样精度 0.2%±1με
最大采样频率 0.33HZ
转换速度 1 秒/8 通道
数据容量 10 万条
工作温度范围 -20℃~60℃
储存温度范围 -20℃~60℃
供电方式 市电或太阳能板系统
供电电压 6-12V
工作功率 0.2W
传输波特率 9600/19200/38400/57600/115200bps
通信接口 RS485
尺寸 15cm×10cm×5cm
配套 线缆、保护箱、防雷等
